تأثیر کیفیت پمپ‌های عمودی طبقاتی بر عملکرد سیستم‌های آبرسانی
سیستم‌های آبرسانی صنعتی و ساختمانی مانند شریان‌های حیاتی یک ارگانیسم زنده هستند. هرگونه افت فشار، قطعی یا خرابی در این سیستم‌ها می‌تواند خط تولید یک کارخانه بزرگ را متوقف کند یا زندگی صدها خانوار را در یک برج مسکونی مختل سازد. در قلب این شریان‌ها، الکتروپمپ‌ها وظیفه تامین انرژی هیدرولیکی را بر عهده دارند. در میان انواع تجهیزات انتقال سیال، پمپ عمودی طبقاتی به عنوان گزینه‌ای کلیدی برای ایجاد فشارهای بالا در فضاهای محدود شناخته می‌شود.
اما سوال اصلی اینجاست: تفاوت یک پمپ باکیفیت و مهندسی‌شده با نمونه‌های ارزان‌قیمت و متفرقه بازار در عمل چیست؟ در این مقاله تخصصی، ابعاد فنی، متالورژیکی و هیدرولیکی این پمپ‌ها را بررسی می‌کنیم تا ببینیم کیفیت ساخت چگونه مستقیماً روی هزینه‌های جاری و پایداری شبکه توزیع آب اثر می‌گذارد.

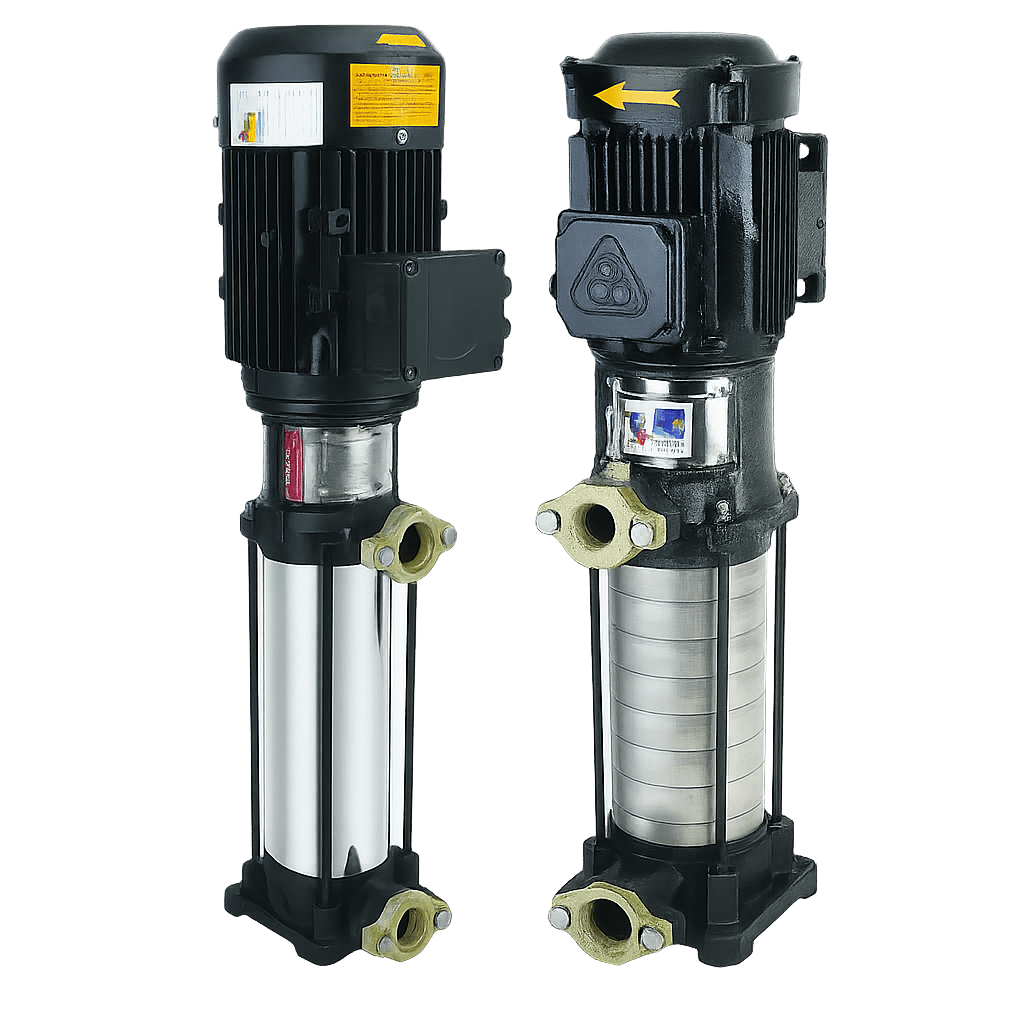

پمپ عمودی طبقاتی چیست و چگونه کار می‌کند؟
برای درک اهمیت کیفیت، ابتدا باید با ماهیت این تجهیز آشنا شویم. پمپ عمودی طبقاتی (Vertical Multistage Pump) در واقع یک پمپ سانتریفیوژ (Centrifugal Pump) جریان شعاعی یا نیمه‌شعاعی است که از چندین پروانه به صورت سری روی یک شفت مشترک تشکیل شده است.

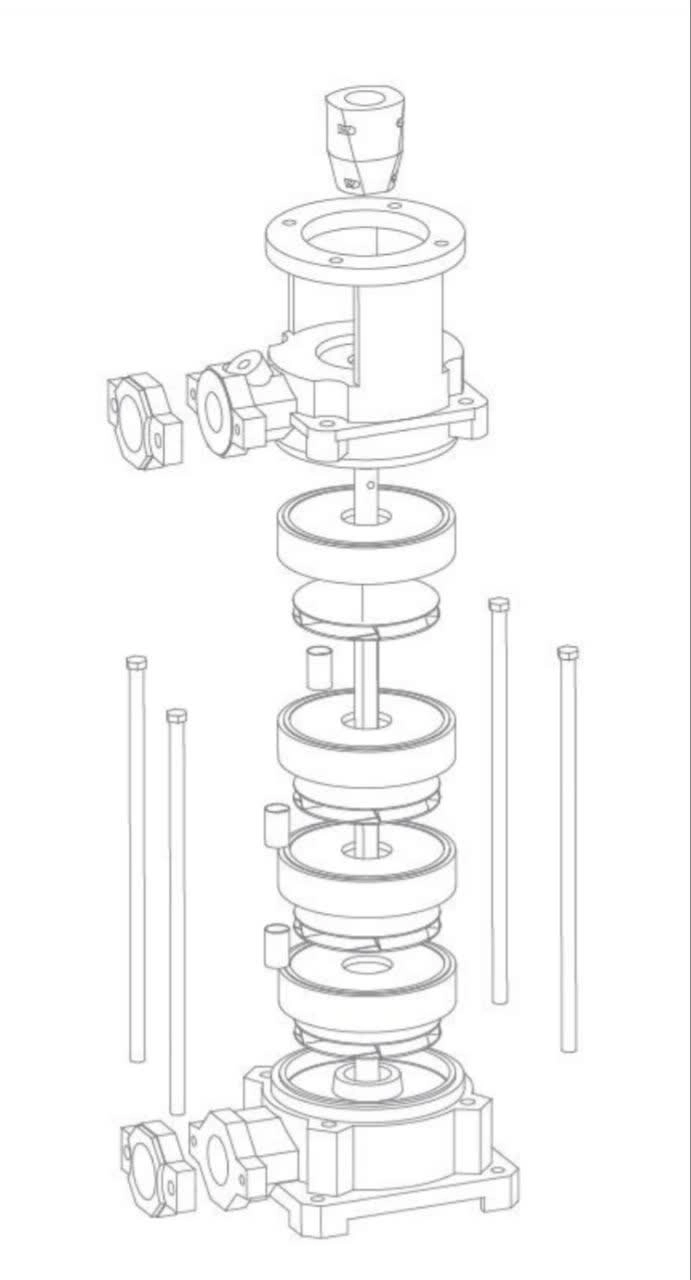

ساختار کلی پمپ عمودی طبقاتی
طراحی عمودی این پمپ‌ها به دلیل بهینه‌سازی فضای اشغال‌شده (Footprint) در موتورخانه‌ها است. اجزای اصلی این تجهیز عبارتند از:
- الکتروموتور: نیروی محرکه پمپ را تامین می‌کند. در پمپ‌های عمودی طبقاتی، به دلیل کوپل مستقیم یا استفاده از کوپلینگ‌های صلب، بالانس بودن شفت موتور و هم‌راستایی آن با شفت پمپ اهمیت حیاتی دارد. کوچک‌ترین نابالانسی موتور به یاتاقان‌های پمپ منتقل شده و عمر سیل مکانیکی را به شدت کاهش می‌دهد.
- پروانه‌ها: پروانه‌ها (Impellers) وظیفه انتقال انرژی جنبشی از شفت به سیال را دارند. در این پمپ‌ها، سیال از خروجی یک پروانه وارد شیپوره راهنما (Diffuser) شده و به دهانه مکش پروانه بعدی هدایت می‌شود. جنس پروانه‌ها معمولاً از استیل ضدزنگ (مثلاً استیل ۳۰۴ یا ۳۱۶) یا در برخی مدل‌های اقتصادی‌تر از متریال نوریل (Noryl) است.
- محفظه پمپاژ و شفت: پوسته یا محفظه پمپ (Casing) باید توانایی تحمل فشار کل سیستم را داشته باشد. شفت (Shaft) وظیفه انتقال گشتاور از موتور به تک‌تک پروانه‌ها را بر عهده دارد و باید در برابر نیروهای خمشی و پیچشی مقاومت بالایی نشان دهد.
[ورودی سیال] —> (پروانه ۱) —> (دیفیوزر ۱) —> (پروانه ۲) —> (دیفیوزر ۲) —> [خروجی با فشار بالا]
مکانیزم افزایش فشار در پمپ‌های طبقاتی
تفاوت اصلی پمپ طبقاتی (Multistage Pump) با پمپ‌های تک‌پرونده معمولی در روش افزایش فشار است. در یک پمپ سانتریفیوژ معمولی، برای رسیدن به فشارهای بالا مجبور به افزایش قطر پروانه یا افزایش سرعت دورانی هستیم که هر دو محدودیت‌های فیزیکی و هیدرولیکی شدیدی ایجاد می‌کنند.
در پمپ چند مرحله ای، افزایش فشار به صورت گام‌به‌گام انجام می‌شود. اگر فرض کنیم یک طبقه (شامل یک پروانه و دیفیوزر) بتواند ۲ بار (Bar) فشار ایجاد کند، با قرار دادن ۵ طبقه به صورت سری روی یک شفت، فشار خروجی بدون نیاز به افزایش قطر پمپ به ۱۰ بار خواهد رسید. دبی سیال در تمام طبقات ثابت می‌ماند، اما هد (Head) یا همان ارتفاع پمپاژ با عبور از هر مرحله جمع می‌شود. این ویژگی باعث می‌شود که این تجهیز به عنوان گزینه‌ای عالی جهت پمپ برای دیگ بخار (Boiler Feed Pump) که نیاز به غلبه بر فشار بالای درون بویلر دارد، استفاده شود.
تفاوت پمپ عمودی طبقاتی با پمپ‌های معمولی
مشخصه فنیپمپ عمودی طبقاتی (Vertical Multistage)پمپ سانتریفیوژ تک پروانهفضای اشغال‌شدهبسیار کم (بسته‌بندی عمودی ایستاده)نسبتاً زیاد (طراحی افقی)محدوده هد (فشار)بسیار بالا (تا ۳۰ بار و بالاتر)محدود (معمولاً زیر ۶ بار)راندمان هیدرولیکیبالا به دلیل تلرانس‌های دقیقمتوسطهزینه اولیهبالاتراقتصادی‌ترحساسیت به ذرات معلقبسیار بالامتوسط
چرا کیفیت پمپ عمودی طبقاتی در سیستم آبرسانی مهم است؟
خرید پمپ صنعتی با قیمت پایین شاید در کوتاه‌مدت بودجه پروژه را حفظ کند، اما در درازمدت هزینه‌های پنهان نگهداری و مصرف انرژی سنگینی را به همراه خواهد داشت.
اثر کیفیت ساخت بر فشار خروجی
در پمپ‌های چند مرحله‌ای، فواصل بین قطعات دوار و ثابت بسیار کوچک است. اگر دقت ماشین‌کاری قطعات پایین باشد، نشت داخلی سیال (فرار هیدرولیکی) رخ می‌دهد که باعث افت شدید فشار خروجی شده و بازدهی نامی دستگاه محقق نخواهد شد.
نقش کیفیت متریال در دوام و پایداری
استفاده از استیل‌های بی‌کیفیت باعث وقوع پدیده خوردگی حفره‌ای (Pitting Corrosion) در کوتاه‌مدت می‌شود. برندهای معتبری مانند ثامن گستر با بیش از ۳۰ سال سابقه، بر استفاده از متریال استاندارد با آنالیز دقیق متالورژیکی تاکید دارند تا مقاومت قطعات در برابر فرسایش تضمین شود.
تأثیر کیفیت بر مصرف انرژی
یک پمپ بی‌کیفیت به دلیل اصطکاک داخلی بالا، برای تامین فشار مدنظر باید جریان (آمپر) بیشتری از شبکه بکشد. تفاوت هزینه برق یک پمپ با راندمان بالا و یک پمپ ارزان‌قیمت، در طول یک سال کارکرد، چندین برابر اختلاف قیمت اولیه آن‌ها خواهد بود.
شاخص‌های اصلی کیفیت در پمپ‌های عمودی طبقاتی
هنگام خرید باید موارد زیر را ارزیابی کنید:
- جنس بدنه و پروانه‌ها: استفاده از استنلس استیل ۳۰۴ یا ۳۱۶ طبق استاندارد.
- دقت بالانس: مجموعه روتور باید تحت تست بالانس دینامیکی قرار گیرد تا از لرزش‌های مخرب جلوگیری شود.
- کیفیت سیل مکانیکی: استفاده از سیل‌های کارتریجی با متریال‌هایی نظیر تنگستن کارباید.
- راندمان هیدرولیکی ($\eta$): پمپ‌های باکیفیت معمولاً راندمانی فراتر از ۷۰ درصد دارند.
پیامدهای استفاده از پمپ بی‌کیفیت
خرید پمپ‌های غیراستاندارد منجر به یک زنجیره مخرب می‌شود:
۱. خوردگی سریع پروانه‌ها -> ۲. نابالانس شدن شفت -> ۳. خرابی سیل مکانیکی -> ۴. نفوذ آب به بلبرینگ‌ها -> ۵. سوختن موتور و توقف تولید. این اتفاقات هزینه‌های تعمیرات، زمان خاموشی (Downtime) و مصرف برق را به شدت افزایش می‌دهد.
نکات نگهداری برای حفظ کیفیت عملکرد پمپ
برای افزایش طول عمر تجهیز:
- سرویس دوره‌ای: مقایسه آمپر مصرفی با اطلاعات پلاک.
- کنترل لرزش و صدا: هرگونه صدای غیرعادی نشان‌دهنده کاویتاسیون یا خرابی بلبرینگ است.
- پایش فشار: گیج‌های فشار ورودی و خروجی را همواره کنترل کنید.
- تعویض پیشگیرانه: اورینگ‌ها و سیل‌های مکانیکی را قبل از خرابی کامل بر اساس ساعت کارکرد تعویض کنید.
جمع‌بندی
نگاه کوتاه‌مدت به هزینه‌های خرید تجهیزات صنعتی بزرگ‌ترین اشتباه است. انتخاب پمپ‌های صنعتی باکیفیت از برندهای مطمئنی مثل ثامن گستر که بر اساس استانداردهای مهندسی روز طراحی و تست می‌شوند، ثبات فشار، کاهش هزینه‌های جانبی و آرامش خاطر از بابت تداوم فعالیت تجهیزات را تضمین می‌کند.
سوالات متداول (FAQ)
- تفاوت پمپ عمودی و افقی چیست؟ پمپ‌های عمودی فضای کمتری اشغال می‌کنند.
- آیا پمپ طبقاتی برای آب‌های حاوی شن مناسب است؟ خیر، این پمپ‌ها به ذرات معلق حساس هستند.
- چرا پمپ عمودی من صدا می‌دهد؟ احتمالاً به دلیل تراز نبودن یا بروز پدیده کاویتاسیون است.
- آیا می‌توان این پمپ‌ها را به اینورتر وصل کرد؟ بله، این بهترین راه برای کنترل فشار و کاهش مصرف انرژی است.
- تعداد طبقات پمپ بر اساس چه چیزی تعیین می‌شود؟ بر اساس “هد” یا ارتفاع مورد نیاز پروژه.
